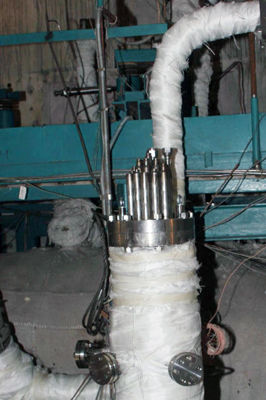

Стенд ИК-МТ представляет собой полномасштабный натриевый стенд, предназначенный для исследования элементов и узлов системы автоматической защиты парогенераторов (САЗ ПГ) АЭС с реакторами на быстрых нейтронах, а также для исследования процессов взаимодействия натрия с водой и распространения продуктов реакции по натриевому контуру. Введен в эксплуатацию в 2003 г.
Выполненные работы
- Обоснование опытных образцов элементов САЗ ПГ. Испытание опытных образцов датчиков ЭХДВ и СКВ на основе твердоэлектролитной ячейки для измерения водорода в натрии и газе. Подтверждены заявленные характеристики по чувствительности, быстродействию и стабильности сигнала при наработке ресурса примерно в 2000 часов.
- Подтверждены заявленные характеристики по чувствительности датчиков ИШИТ/Таран-800 измерения содержания газообразного водорода в натрии.
- Исследование характеристик системы формирования аварийного сигнала БФАС с использованием сигналов датчиков СКВ-Н, СКВ-Г, ИШИТ/Таран-800 и Сапфир 22МТ. Испытания системы впрыска водорода в натрий.
- Испытания устройств предохранительных мембранного типа УПМ-200 с хлопающими мембранами для защиты оборудования, работающие в газе (УПМ 200-Г) и натрии (УПМ 200-Н).
Спецификация стенда
Жидкометаллический контур стенда:
| Рабочая среда | Na |
| Объем натрия, м3 | 1,5 |
| Расход натрия, м3/ч | до 50 |
| Температура, °С | 450 |
| Давление в контуре, МПа | до 0,6 |
Газо-вакуумное оборудование низкого давления:
| Рабочая среда | Ar |
| Давление в коллекторе низкого давления, МПа | 0,58 |
| Давление в газовой полости сливного бака, МПа | 0,3 |
| Температура, °С | до 60 |
Газо-вакуумное оборудование высокого давления:
| Рабочая среда | Ar, N, Н |
| Рабочее давление, МПа | 14 |
| Температура, °С | до 500 |
Измеряемые параметры
| Расход натрия, м3/ч | 0–50 |
| Температура натрия в рабочем участке, °С | 100–450 |
| Давление в газовом контуре, Па | 1–1,4·102 |
| Температура в газовом контуре, °С | 20–500 |
| Давление натрия, МПа | до 0,6 |
| Содержание кислорода в теплоносителе, 10–4 вес. % | 1–100 |
| Содержание водорода в теплоносителе, 10–4 вес. % | 0,1–10 |
Возможности стенда
Стенд позволяет проводить испытания элементов аварийной защиты парогенератоов «натрий-вода» с автоматическим сбором и хранением информации.
Возможно проведение испытаний с целью изучения вопросов:
- взаимодействия натрия с водой и распространения продуктов реакции по натриевому контуру;
- экспериментальное обоснование теплообменного оборудования и элементов теплогидравлических систем.
